WALL3450

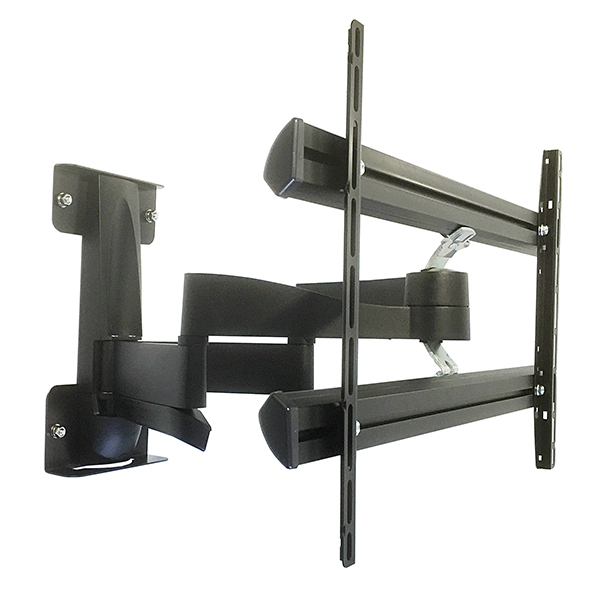

WALL3450 ディスプレイ壁付ハンガー 首振りタイプ

A stylish TV wall mount that fits most TVs and interior styles

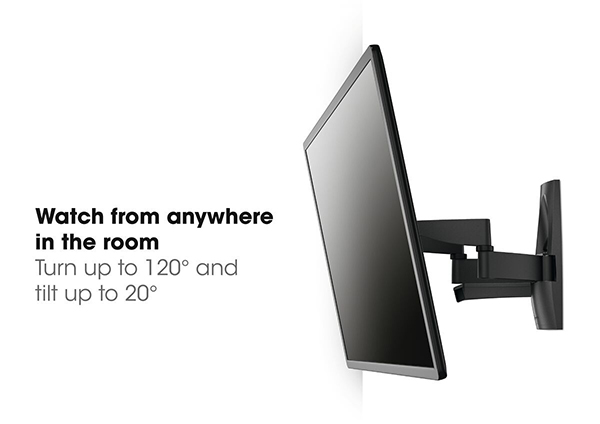

左右120°回転角度調節機能

※回転角度は参考値。取付ディスプレイにより角度は異なります。
※推奨ディスプレイサイズを超える製品を取り付ける場合、傾斜時にディスプレイが壁に接触する可能性があります。

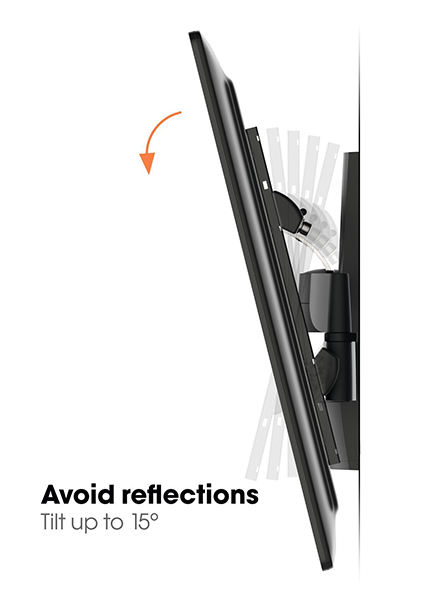

上下15°チルト角度調節機能

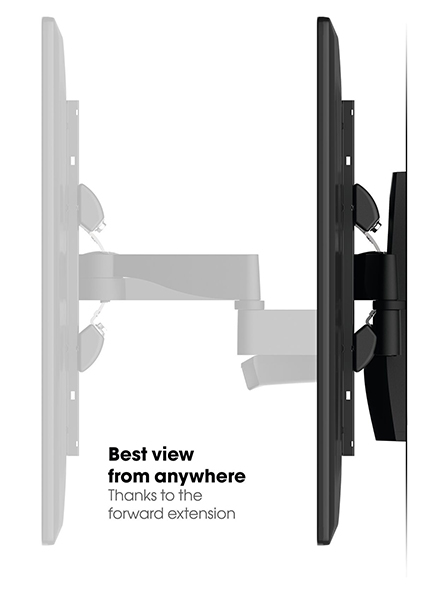

壁面から最小112mm、最大614mm引き出し可能

  • ディスプレイの壁取り付けに最適

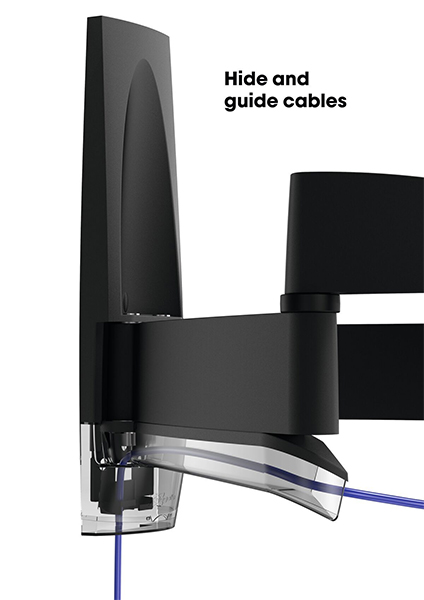

  • ケーブルガイドが付属
  • ディスプレイ取り付け後も簡単に角度調整が可能
  • ※受注生産

動画

How to install

仕様表

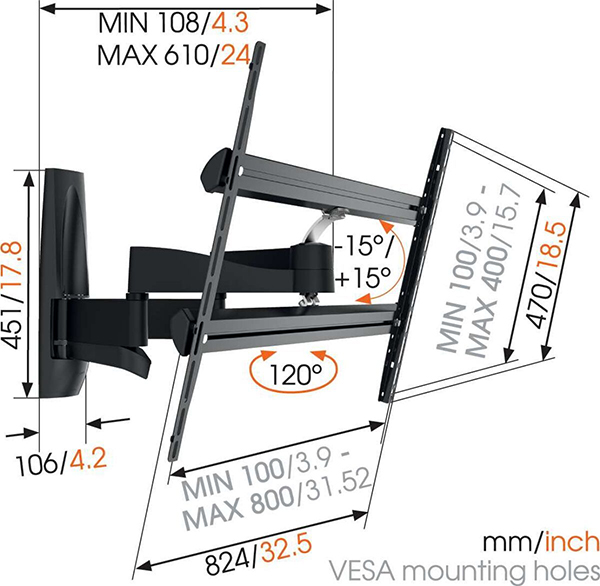

型式 WALL3450
EANコード 8712285335600
タイプ 壁付タイプ Wアーム型
対応画面サイズ 55~100型
VESA対応規格(W×H) 最大800×400(VESA規格外最大800×450)
製品質量 11.8kg
最大搭載質量 55kg
傾斜角度調節 ±15°
左右角度調整 120°
梱包質量 13.1kg
梱包箱寸法(W×D×H) 1030x405x125mm

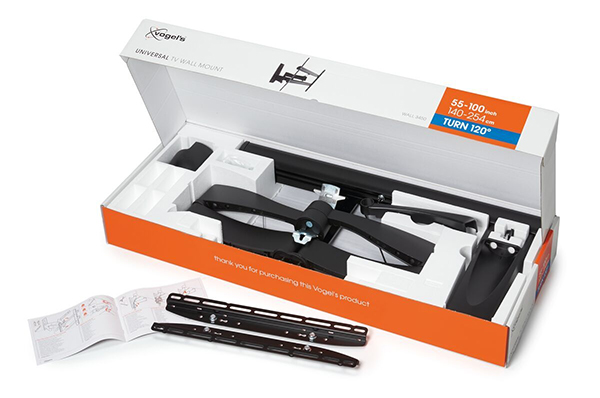

付属品 ディスプレイ固定用ねじ類 M6×12 x4 、M6×25 x4
M6×35 x4 、M8×12 x4
M8×25 x4 、M8×45 x4
平座金(呼び6)x4
スペーサ(t5)x8
スペーサ(t10)x8
製品組立用ねじ類 M8×10 x4 、M8×20 x2 、四角ナット(M8)x4
壁面取付用ねじ類 ※別途ご相談ください
その他 壁面取付用補強金具(上用、下用)×1組
スペーサー t11.5 ×2
六角ナット(JIS3種M8)×4
平座金(呼び8)×4 、バネ座金(呼び8)×4
組立設置説明書

※コンクリート面に設置の際は、M10あと施工金属拡張アンカーボルトおねじ形をご使用ください。
※コンクリート面以外に設置の際は、必ず下地補修後に取付け施工業者様が調査の上、最適な取付方法を選択し施工を行ってください。
